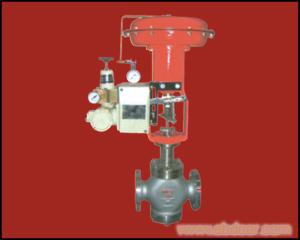

ZMAP型气动薄膜调节阀-上海气动薄膜调节阀专卖

概述

　　ZMA(P-N）型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。

可配附件

定位器手轮电/气转换器空气过滤减压器

规格与技术参数

公称通径mm			25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv			8	12	20	32	50	80	120	200	280	450	700	1100
公称压力MPa			0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）
行　程mm			16		25		40			63			100
介质温度℃			-20～200、-40～+250(常温型)、-40～250（中温型）
流量特性			直线、等百分比
法兰尺寸			法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式			铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体材质	PN (MPa)	1.6	常温型				HT200
		4.0,6.0	常温、中温型				ZG230-450、ZG1Cr18Ni9Ti
阀芯材质			1Cr18Ni9
上阀盖型式			普通式（常温型），热片式（中温型）
可调比			30:1

执行机构主要技术参数

型　号	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm²	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

主要技术性能指标

项目		指标值
基本误差％	不带定位器	±5.0
基本误差％	带定位器	±1.0
回差％	不带定位器	3.0
回差％	带定位器	1.0
死区％	不带定位器	3.0
死区％	带定位器	0.4
允许泄漏量L/h		1×10^-3×阀额定容量

允许压差

供气压力 MPa	弹簧压力 KPa	公称通径	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
供气压力 MPa	弹簧压力 KPa	阀座直径	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允许压差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200	允许压差MPa	6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

外形尺寸

DN	D				H		H1
		PN(MPa)			H
		1.6	4.0	6.4	常温型	中温型
25	280	185	190	200	685	835	115
32	280	200	210	210	696	847	120
40	325	220	230	235	754	905	130
50	325	250	255	265	784	935	145
65	410	275	285	295	1065	1219	180
80	410	300	310	320	1076	1239	195
100	410	350	355	370	1085	1248	200
125	495	410	425	440	1286	1498	245
150	495	450	460	475	1306	1518	255
200	495	550	560	570	1381	1593	275
250	620	670	740	752	1455	1645	380
300	620	770	803	819	1510	1690	430

主要零件材料及推荐使用温度范围

零件名称	材料	温度范围	备注
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀芯、阀座、阀杆	1Cr18Ni9	-250～550℃
上下膜片	A₃钢板
支架、顶盖	HT200
压缩弹簧	60Si2Mn
波纹薄膜	5806胶夹480D尼龙66网眼布
填料	聚四氟乙烯	-40～200℃
	碳纤维	-120～350℃
	柔性石墨	-40～600℃

订货须知

订货时请注明：
1、产品型号 2、公称压力 3、公称通径DN、阀座直径 4、弹簧范围 5、是否带附件 6、流量特性 7、阀前阀后压差 8、阀体、阀芯、阀座材料 9、流体介质种类 10、是否有其它特殊要求
